板式家具是最重要的一種裝配結構類型，所謂家具的裝配結構，實質上是指其部件的接合結構。

其產品造型特征為(標準化)部件+(五金件)接口，“32mm系統”成為板式家具的重要依據。

柜類家具的裝配結構

柜類家具，無論是衣柜、櫥柜、書柜等，都是由頂(面)板、底板(腳盤)、旁板、隔板、背板、抽屜、門板等部件，彼此采用不同的接合方式裝配而成。

一、旁板跟頂(面)板的接合結構

1、柜類家具的面板高于視平線(國內定為1600mm)頂板，低于視平線的稱為面板。

2、頂板或面板跟旁板有兩種配合形式，一種是安裝在兩旁板的上面(簡稱面蓋旁)，另一種是安裝在兩旁板之間(簡稱旁包面)。

3、旁板是板式家具中最重要的部件，是“32mm系統”的核心，板式尤其是柜類家具中所有的零部件都與旁板發(fā)生關系。

“32mm系統”

是以32mm為模數，通過模數化、標準化的“接口”來構筑家具的一種結構與制造體系。

是根據排鉆鉆頭之間的距離來定的，排鉆齒輪之間嚙合的軸間距離不小于30mm，取整數為32，為2的倍數，靈活多變。

并不是家具的所有尺寸都是32的倍數，主要為需要鉆孔的空位之間的尺寸，空位一般分為：結構孔、系統孔。

“系統孔”的孔洞分列于旁板的兩邊形成兩列，垂直坐標上。每個孔徑均為5毫米，孔與孔之間的間距為32毫米，孔深為13。

結構孔設在水平坐標上。上沿第一排結構孔與板端的距離及孔徑根據板件的結構形式與選用配件具體情況確定。一般結構孔孔徑為5、8、10、15、25mm。

事實上，這種形式已經成為歐洲家具制造標準的核心。它用于鉸鏈底座、抽屜滑道、擱板等的安裝。

“圓榫定位”

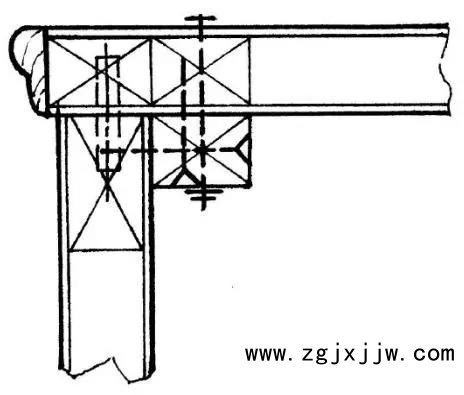

(1)木方條+螺釘或螺栓接合

可反復多次轉折，經濟實用，但影響頂板的外觀美。

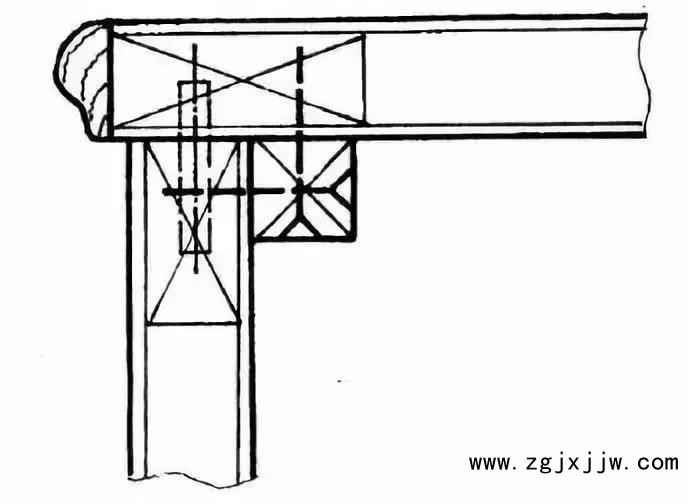

(2)木方條+螺釘接合

經濟美觀，但裝拆的次數不能過多，對玻璃門或無門的柜不宜用此方法接合。

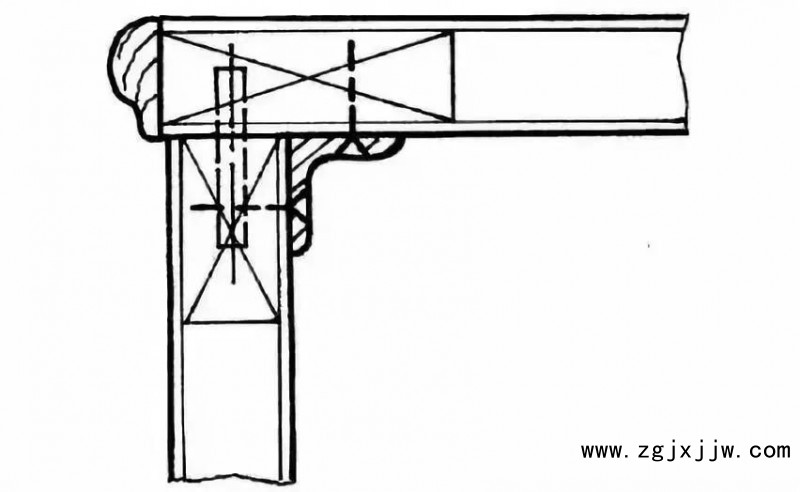

(3)角尺連接件+螺釘接合

經濟美觀，但裝拆的次數不能過多，對玻璃門或無門的柜不宜用此方法接合。

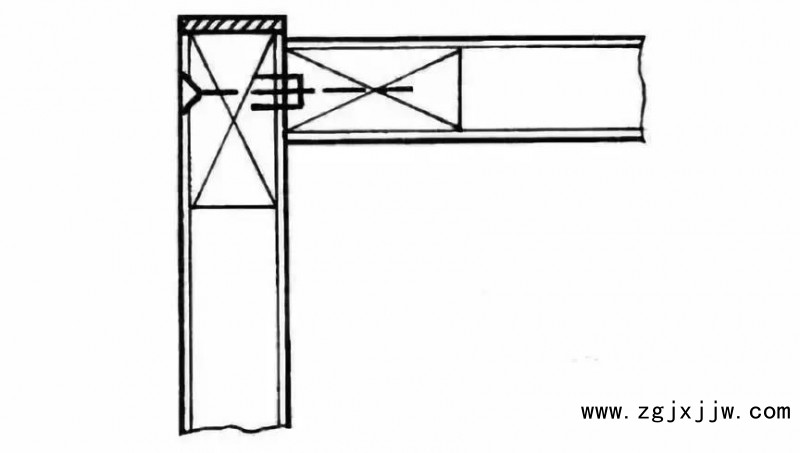

(4)空心螺釘+螺栓接合

因空心螺釘具有定位與連接雙重作用，故不需圓榫定位。可反復裝拆，但對旁(頂)板外觀美有影響。

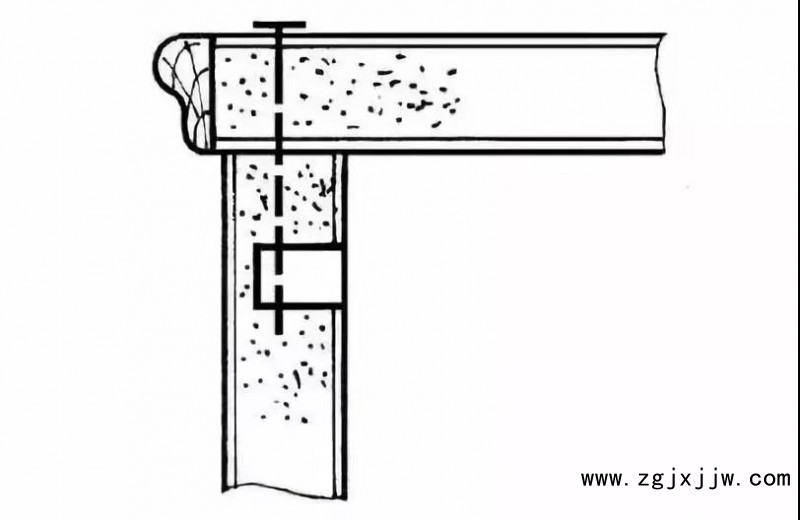

(5)圓柱螺母+螺栓接合

特別適合刨花板、纖維板家具的接合，裝拆方便、可靠，適用廣泛。

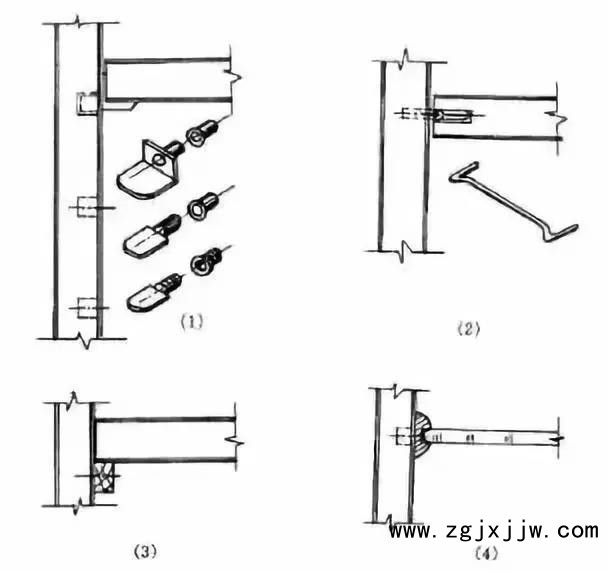

二、擱板跟旁板、隔板的基本接合結構

擱板為水平設置于柜體內的板件，以作柜體的水平分割，用于放置物品。其厚度為16-25mm，有固定式與活動式兩種。固定式擱板安裝后不能隨意改變位置。活動擱板的特點是可按需要隨時變更安裝高度。

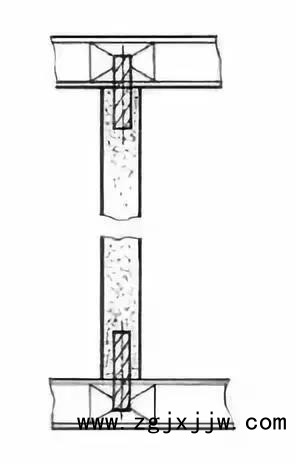

三、隔板跟頂(面)、底或擱板的接合結構

隔板可將柜內空間作縱向分割。隔板可為覆面刨花板、覆面細木工板、覆面空心板或實木拼板結構。

隔板普遍采用圓榫安裝，分別再隔板的每個端頭預先插入兩個圓棒榫。再在頂、底、擱板相對應的位置上鉆出相配合的圓孔，然后組裝時將它們接合在一起。

四、后背板裝配結構

背板將旁板、頂板、底板、擱板、隔板連接成為一個穩(wěn)固的整體。

背板可為裁口嵌板結構或槽榫嵌板結構安裝。裁口嵌板結構便于拆裝，應用較廣泛，槽榫嵌板結構不能拆裝，應用較少。

背板嵌板的技術要求：

(1)可用三層膠合板或用3-5mm厚硬質纖維，也可用實木拼板，易碰撞且要求美觀的背板可用覆面空心板或覆面實心板。

(2)背板側面不可外露，需隱蔽安裝。

(3)裁口嵌板適用于薄背板，旁板裁口深度為背板與壓條厚度之和。壓條用寬度為25-40mm膠合板、纖維板或實木板條。

(4)雙嵌板法適用于厚背板，背板搭接處應減薄至10mm左右，需確保裁口強度。

(5)槽榫嵌裝法的背板需在柜體裝配時同時安裝，但需預留背板在槽中的伸縮縫，以免背板膨脹時變形，破壞柜的裝配結構。

(6)預制木框背板能構成平整的背面，適用于跨度較大的柜體，可利用木框的中撐加強薄背板剛度與平整度。
